SD

SELF CENTERING

自動校心型

產品規格

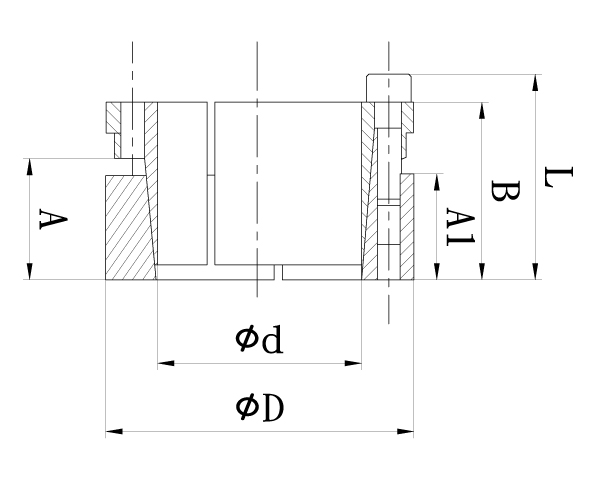

SD-( ) 內徑

產品型號			SD-20	SD-22	SD-24	SD-25	SD-28
d		mm	20	22	24	25	28
D		mm	47	47	50	50	55
A		mm	31	31	31	31	31
A1		mm	26	26	26	26	26
B		mm	42	42	42	42	42
L		mm	48	48	48	48	48
M	公制螺絲	mm	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	17	17	17	17	17
T	在TS下之傳達扭矩	N.m	550	600	660	680	720
F	軸向推力	kN	55	55	55	55	55
P	輪轂面壓力	N/mm²	100	100	100	100	100
重量		kg	0.37	0.37	0.40	0.40	0.44

產品型號			SD-30	SD-32	SD-35	SD-38	SD-40
d		mm	30	32	35	38	40
D		mm	55	60	60	65	65
A		mm	31	31	31	31	31
A1		mm	26	26	26	26	26
B		mm	42	42	42	42	42
L		mm	48	48	48	48	48
M	公制螺絲	mm	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	17	17	17	17	17
T	在TS下之傳達扭矩	N.m	820	1,400	1,400	1,600	1,600
F	軸向推力	kN	55	80	80	80	110
P	輪轂面壓力	N/mm²	100	130	130	130	130
重量		kg	0.53	0.52	0.50	0.60	0.58

產品型號			SD-42	SD-45	SD-48	SD-50	SD-55
d		mm	42	45	48	50	55
D		mm	75	75	80	80	85
A		mm	36	36	36	36	36
A1		mm	30	30	30	30	30
B		mm	50	50	50	50	50
L		mm	58	58	58	58	58
M	公制螺絲	mm	M8	M8	M8	M8	M8
TS	螺絲旋緊扭矩	N.m	41	41	41	41	41
T	在TS下之傳達扭矩	N.m	2,500	2,500	3,700	3,700	4,100
F	軸向推力	kN	110	150	150	150	150
P	輪轂面壓力	N/mm²	130	130	170	170	160
重量		kg	1.00	0.97	1.08	1.05	1.14

產品型號			SD-60	SD-65	SD-70	SD-75	SD-80
d		mm	60	65	70	75	80
D		mm	90	95	110	115	120
A		mm	36	36	46	46	46
A1		mm	30	30	39	39	39
B		mm	50	50	60	60	60
L		mm	58	58	70	70	70
M	公制螺絲	mm	M8	M8	M10	M10	M10
TS	螺絲旋緊扭矩	N.m	41	41	83	83	83
T	在TS下之傳達扭矩	N.m	4,500	4,500	8,400	8,400	9,600
F	軸向推力	kN	160	160	240	240	250
P	輪轂面壓力	N/mm²	160	150	150	140	140
重量		kg	1.18	1.26	2.25	2.43	2.60

產品型號			SD-85	SD-90	SD-95	SD-100
d		mm	85	90	95	100
D		mm	125	130	135	145
A		mm	46	46	46	52
A1		mm	39	39	39	46
B		mm	60	60	60	68
L		mm	70	70	70	80
M	公制螺絲	mm	M10	M10	M10	M12
TS	螺絲旋緊扭矩	N.m	83	83	83	145
T	在TS下之傳達扭矩	N.m	11,000	13,000	13,000	17,500
F	軸向推力	kN	250	300	300	350
P	輪轂面壓力	N/mm²	150	150	150	150
重量		kg	2.70	2.80	3.00	4.10

產品型號			SD-110	SD-120	SD-130	SD-140
d		mm	110	120	130	140
D		mm	155	165	180	190
A		mm	52	52	52	58.5
A1		mm	46	46	46	51
B		mm	68	68	68	76
L		mm	80	80	80	90
M	公制螺絲	mm	M12	M12	M12	M14
TS	螺絲旋緊扭矩	N.m	145	145	145	190
T	在TS下之傳達扭矩	N.m	20,000	21,300	28,000	30,400
F	軸向推力	kN	300	330	350	350
P	輪轂面壓力	N/mm²	150	150	150	150
重量		kg	4.40	4.80	5.70	6.20

產品型號			SD-150	SD-160	SD-170	SD-180
d		mm	150	160	170	180
D		mm	200	210	225	235
A		mm	58.5	58.5	58.5	58.5
A1		mm	51	51	51	51
B		mm	76	76	76	76
L		mm	90	90	90	90
M	公制螺絲	mm	M14	M14	M14	M14
TS	螺絲旋緊扭矩	N.m	190	190	190	190
T	在TS下之傳達扭矩	N.m	39,000	41,700	52,000	55,000
F	軸向推力	kN	400	400	460	460
P	輪轂面壓力	N/mm²	160	170	160	170
重量		kg	7.10	8.00	11.00	12.10
