PRODUCTS產品索引

功能
• 聯軸器為連接兩處不同的軸心，使用之提供迴轉，在容許範圍内的軸向、平行、角度偏差位移時仍有正常的運作，並傳遞安全轉矩的機械裝置。

運動
• 連接兩個個別製造的旋轉機械軸心(例如:馬達、螺桿)，需要更換或維修可方便拆卸。
• 增加機械的可撓性，允許軸心有小幅度偏差。
• 聯軸器為一種安全裝置，保護機構避免於撞損。
• 可調整或改善旋轉元件的振動頻率特性。
• 功率/轉距的傳逹。

種類
• 撓性聯軸器：當動力傳達時，兩軸配置成一直線時發生困難，或兩軸安裝非常簡單時，應使用撓性聯軸器，具有緩和、衝擊、吸收平行、偏角、軸向差距、改善傳動動力的功能，即使軸向發生少許偏差，軸承也不會發生勉強的情形。
• 剛性聯軸器：可精確地傳遞扭矩，無法造成偏心、偏角支元件，使被連接的兩軸固定為一體，因此使用上同心度必須要求非常高。

如何選擇聯軸器
選擇要件：依據機械特性、系統運作來選擇適合的聯軸器形式。
◆ 扭力大小
聯軸器扭力應為傳動扭力最大值的兩倍。
例如：傳動扭力值為(5N.m)則應選擇扭力值(10N.m)。
◆ 撓性與剛性
撓性聯軸器可吸收平行偏差、角度偏差、軸向偏差。
剛性聯軸器則無此特性，此兩軸的精確度必須非常高，否則易造成軸心斷裂。
◆ 有無背隙
中間有橡膠緩沖材質，均有背隙的存在，要判斷機構是否承受背隙。
◆ 絕緣性
選擇工程塑膠類的聯軸器才可絕綠。
◆ 抗震性
聯軸器款式中有工程塑膠、橡膠之材質，較容易吸收震動；中間金屬彈片為次之；剛性聯軸器則毫無抗震性。
◆ 可承受選大轉速
設計上請參考規格表中的容許值，否則容易影響聯軸器的壽命。
◆ 孔徑範圍是否適用
請選擇型錄內所載的容許孔徑為主，過大、過小或兩端差距太大，可能損及軸心，導致斷裂。

聯軸器之組成

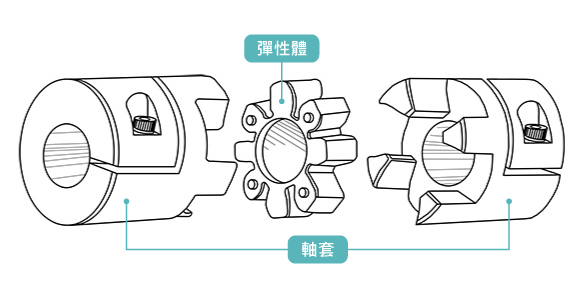

• 零齒隙聯軸器由兩個梅花形軸套和一個梅花形彈性體組成。軸套的材料為優質鋁，由精密數控機床加工生產，產品尺寸具有非常精密的特性。梅花形彈性體由特殊的聚氨酯材料組成，此材料經實驗室研究開發和測試，通過特殊工藝製造，確保彈性體具有極高的尺寸精度。
• 梅花形彈性體分為三種硬度：※92Sh.A(黃色)/※98Sh.A(紅色)/※64Sh.D(綠色、白色)。
• 梅聯軸器的應用與所選擇的彈性體有關(參見“技術性能”)。

結構原理

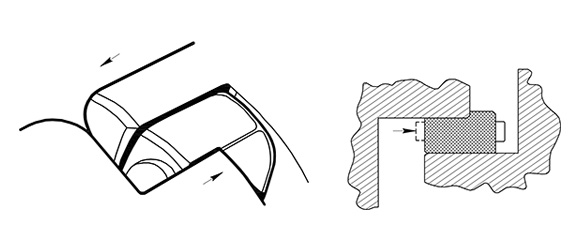

• 當聚氨酯梅花形彈性體被安裝在兩個軸套之間時，彈性體會被軸套壓縮，這樣就保證此類型聯軸器的零齒隙特性。
• 在具備零齒隙特性的同時，彈性體被壓縮時聯軸器保持了相當的扭力，可吸收徑向、軸向、角度偏差和其他各類振動。
• 彈性體具備很大的柔韌性，它可以被很大程度的壓縮。由於彈性體材料較軟，它對軸套的擠壓影響很低因此，軸套的梅花齒形可以經常性承受多倍的負載而不易損壞或可以長久使用。

技術性能

產品型號		30C			40C
彈性硬體度		92 Sh.A 黃色	98 Sh.A 紅色	64 Sh.D 綠色、白色	92 Sh.A 黃色	98 Sh.A 紅色	64 Sh.D 綠色、白色
V = 30 m/s	n最大 RPM	19,000			14,000
V = 40 m/s	n最大 RPM	-			19,000
T _kn	N.m	7.5	12.5	16	10	17	21
T _kmax	N.m	15	25	32	20	34	42
C_{T stat.}	N.m / rad	114.6	171.9	234.2	650	980	1,420
C_{T din.}	N.m / rad	344	513	702	1,890	2,830	4,092
Cr	N.m / rad	336	604	856	1,230	2,210	3,220
ΔKa	mm	1.0			1.2
ΔKr	mm	0.15	0.09	0.06	0.10	0.06	0.04
a	°	1.0	0.9	0.8	1.0	0.9	0.8

產品型號		55C			65C
彈性硬體度		92 Sh.A 黃色	98 Sh.A 紅色	64 Sh.D 綠色、白色	92 Sh.A 黃色	98 Sh.A 紅色	64 Sh.D 綠色、白色
V = 30 m/s	n最大 RPM	10,600			8,500
V = 40 m/s	n最大 RPM	14,000			11,800
T _kn	N.m	35	60	75	95	160	200
T _kmax	N.m	70	120	150	190	320	400
C_{T stat.}	N.m / rad	1,640	2,370	3,212	2,630	3,950	6,850
C_{T din.}	N.m / rad	4,720	6,800	9,820	7,560	11,400	14,350
Cr	N.m / rad	1,620	2,810	4,050	1,950	3,520	4,750
ΔKa	mm	1.4			1.5
ΔKr	mm	0.14	0.10	0.07	0.15	0.11	0.08
a	°	1.0	0.9	0.8	1.0	0.9	0.8

產品型號		80C			95C
彈性硬體度		92 Sh.A 黃色	98 Sh.A 紅色	64 Sh.D 綠色、白色	92 Sh.A 黃色	98 Sh.A 紅色	64 Sh.D 綠色、白色
V = 30 m/s	n最大 RPM	7,100			6,000
V = 40 m/s	n最大 RPM	9,500			8,000
T _kn	N.m	190	325	405	265	450	560
T _kmax	N.m	380	650	810	530	900	1,120
C_{T stat.}	N.m / rad	5,270	8,230	11,480	7,240	22,080	29,580
C_{T din.}	N.m / rad	15,120	23,630	34,780	15,930	52,800	75,800
Cr	N.m / rad	2,580	4,840	7,060	2,670	6,120	7,970
ΔKa	mm	1.8			2.0
ΔKr	mm	0.17	0.12	0.09	0.19	0.14	0.10
a	°	1.0	0.9	0.8	1.0	0.9	0.8

夾緊型標準孔徑和容許傳遞扭矩

產品型號		30C	40C	55C	65C	80C	95C
標準孔徑 D1-D2 ( mm ) 和容許傳遞扭矩 ( N.m )	3
	4
	5
	6	2.0
	6.35
	7
	8	3.4	8
	10	4.7	16
	11
	12	6.0	23
	14	7.4	31
	15		34	38
	16		34	41		78
	18			48		80
	19		34	51		80
	20			54	61	83
	22			61	68	90
	24			67	75	95
	25			71	79	103	110
	28				89	108	115
	30				96	122	122
	35				114	140	140
	42					170	170
