SDS

SELF CENTERING

自動校心型

產品規格

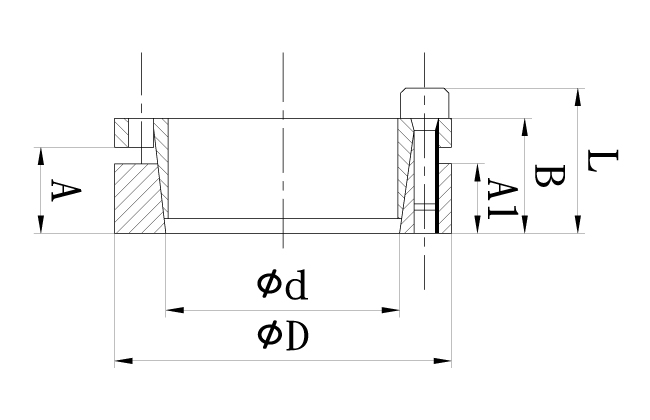

SDS-( ) 內徑

產品型號			SDS-06	SDS-08	SDS-09	SDS-10	SDS-11
d		mm	6	8	9	10	11
D		mm	19	22	23	24	25
A		mm	10.5	13	13	13	13
A1		mm	8	10	10	10	10
B		mm	13.5	17	17	17	17
L		mm	16.5	21	21	21	21
M	公制螺絲	mm	M3	M3	M3	M3	M3
TS	螺絲旋緊扭矩	N.m	2.3	3.9	3.9	3.9	3.9
T	在TS下之傳達扭矩	N.m	6.2	18	21	30	34
F	軸向推力	kN	4	4.7	4.7	6.2	6.2
P	輪轂面壓力	N/mm²	53	70	68	87	84
重量		kg	0.02	0.03	0.04	0.06	0.06

產品型號			SDS-12	SDS-13	SDS-14	SDS-15	SDS-16
d		mm	12	13	14	15	16
D		mm	26	27	31	32	33
A		mm	13	13	16	16	16
A1		mm	10	10	12.5	12.5	12.5
B		mm	17	17	21	21	21
L		mm	21	21	26	26	26
M	公制螺絲	mm	M3	M3	M4	M4	M4
TS	螺絲旋緊扭矩	N.m	3.9	3.9	8	8	8
T	在TS下之傳達扭矩	N.m	47	50	70	75	80
F	軸向推力	kN	7.8	7.8	10	10	10
P	輪轂面壓力	N/mm²	100	97	87	84	81
重量		kg	0.07	0.08	0.08	0.08	0.08

產品型號			SDS-17	SDS-18	SDS-19	SDS-20	SDS-22
d		mm	17	18	19	20	22
D		mm	34	35	47	47	47
A		mm	16	16	22	22	22
A1		mm	12.5	12.5	17	17	17
B		mm	21	21	28	28	28
L		mm	26	26	34	34	34
M	公制螺絲	mm	M4	M4	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	8	8	14	14	14
T	在TS下之傳達扭矩	N.m	105	110	290	320	320
F	軸向推力	kN	12.5	12.5	30	32	32
P	輪轂面壓力	N/mm²	99	96	100	100	100
重量		kg	0.09	0.10	0.26	0.25	0.25

產品型號			SDS-24	SDS-25	SDS-28	SDS-30	SDS-32
d		mm	24	25	28	30	32
D		mm	50	50	55	55	60
A		mm	22	22	22	22	22
A1		mm	17	17	17	17	17
B		mm	28	28	28	28	28
L		mm	34	34	34	34	34
M	公制螺絲	mm	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	14	14	14	14	14
T	在TS下之傳達扭矩	N.m	360	420	500	520	770
F	軸向推力	kN	32	34	34	34	48
P	輪轂面壓力	N/mm²	100	100	100	100	110
重量		kg	0.27	0.27	0.32	0.35	0.37

產品型號			SDS-35	SDS-38	SDS-40	SDS-42	SDS-45
d		mm	35	38	40	42	45
D		mm	60	65	65	75	75
A		mm	22	22	22	25	25
A1		mm	17	17	17	20	20
B		mm	28	28	28	33	33
L		mm	34	34	34	41	41
M	公制螺絲	mm	M6	M6	M6	M8	M8
TS	螺絲旋緊扭矩	N.m	14	14	14	35	35
T	在TS下之傳達扭矩	N.m	840	910	960	1,000	1,500
F	軸向推力	kN	48	48	48	65	65
P	輪轂面壓力	N/mm²	110	110	110	110	110
重量		kg	0.34	0.40	0.38	0.65	0.63

產品型號			SDS-48	SDS-50	SDS-55	SDS-60	SDS-65
d		mm	48	50	55	60	65
D		mm	80	80	85	90	95
A		mm	25	25	25	25	25
A1		mm	20	20	20	20	20
B		mm	33	33	33	33	33
L		mm	41	41	41	41	41
M	公制螺絲	mm	M8	M8	M8	M8	M8
TS	螺絲旋緊扭矩	N.m	35	35	35	35	35
T	在TS下之傳達扭矩	N.m	2,000	2,100	2,500	2,700	3,200
F	軸向推力	kN	85	85	95	90	100
P	輪轂面壓力	N/mm²	140	140	140	130	140
重量		kg	0.70	0.68	0.73	0.78	0.83

產品型號			SDS-70	SDS-75	SDS-80	SDS-85	SDS-90
d		mm	70	75	80	85	90
D		mm	110	115	120	125	130
A		mm	30	30	30	30	30
A1		mm	24	24	24	24	24
B		mm	40	40	40	40	40
L		mm	50	50	50	50	50
M	公制螺絲	mm	M10	M10	M10	M10	M10
TS	螺絲旋緊扭矩	N.m	70	70	70	70	70
T	在TS下之傳達扭矩	N.m	4,900	5,300	5,600	6,700	7,100
F	軸向推力	kN	140	140	140	160	160
P	輪轂面壓力	N/mm²	140	130	130	130	130
重量		kg	1.33	1.40	1.48	1.55	1.63

產品型號			SDS-95	SDS-100	SDS-110	SDS-120
d		mm	95	100	110	120
D		mm	135	145	155	165
A		mm	30	32	32	32
A1		mm	24	26	26	26
B		mm	40	44	44	44
L		mm	50	56	56	56
M	公制螺絲	mm	M10	M12	M12	M12
TS	螺絲旋緊扭矩	N.m	70	125	125	125
T	在TS下之傳達扭矩	N.m	9,100	10,200	10,600	13,000
F	軸向推力	kN	195	200	200	216
P	輪轂面壓力	N/mm²	135	150	150	140
重量		kg	1.70	2.60	2.80	3.00

產品型號			SDS-130	SDS-140	SDS-150	SDS-160
d		mm	130	140	150	160
D		mm	180	190	200	210
A		mm	40	40	40	40
A1		mm	34	34	34	34
B		mm	54	54	54	54
L		mm	64	68	68	68
M	公制螺絲	mm	M12	M14	M14	M14
TS	螺絲旋緊扭矩	N.m	125	190	190	190
T	在TS下之傳達扭矩	N.m	18,900	20,500	25,000	29,000
F	軸向推力	kN	290	333	362	362
P	輪轂面壓力	N/mm²	135	125	120	130
重量		kg	4.60	4.90	5.20	5.50

產品型號			SDS-170	SDS-180	SDS-190	SDS-200
d		mm	170	180	190	200
D		mm	225	235	250	265
A		mm	50	50	50	50
A1		mm	44	44	44	44
B		mm	64	64	64	64
L		mm	78	78	78	78
M	公制螺絲	mm	M14	M14	M14	M14
TS	螺絲旋緊扭矩	N.m	190	190	190	190
T	在TS下之傳達扭矩	N.m	34,000	36,000	47,500	50,000
F	軸向推力	kN	400	400	500	500
P	輪轂面壓力	N/mm²	135	120	115	140
重量		kg	7.75	8.15	9.50	9.90
