SB

SELF CENTERING

自動校心型

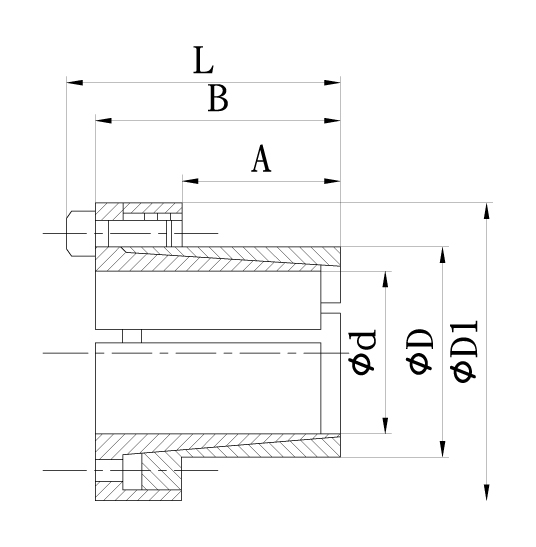

產品規格

SB-( ) 內徑

產品型號			SB-06	SB-08	SB-09	SB-10	SB-11	SB-12
d		mm	6	8	9	10	11	12
D		mm	14	15	16	16	18	18
D1		mm	25	27	28	28	32	32
A		mm	9	12	14	14	14	14
B		mm	21	25	26	26	26	26
L		mm	24	29	30	30	30	30
M	公制螺絲	mm	M3	M4	M4	M4	M4	M4
TS	螺絲旋緊扭矩	N.m	2	5	5	5	5	5
T	在TS下之傳達扭矩	N.m	14	29	44	49	53	58
F	軸向推力	kN	4.8	10	10	10	10	10
P	輪轂面壓力	N/mm²	86	205	185	185	185	160
重量		kg	0.08	0.10	0.12	0.12	0.14	0.14

產品型號			SB-13	SB-14	SB-15	SB-16	SB-17	SB-18
d		mm	13	14	15	16	17	18
D		mm	23	23	24	24	26	26
D1		mm	38	38	45	45	47	47
A		mm	14	14	16	16	18	18
B		mm	26	26	36	36	38	38
L		mm	30	30	42	42	44	44
M	公制螺絲	mm	M4	M4	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	5	5	17	17	17	17
T	在TS下之傳達扭矩	N.m	63	68	127	136	180	200
F	軸向推力	kN	10	10	17	17	22	22
P	輪轂面壓力	N/mm²	140	130	185	175	190	160
重量		kg	0.14	0.15	0026	0.25	0.27	0.27

產品型號			SB-19	SB-20	SB-22	SB-24	SB-25
d		mm	19	20	22	24	25
D		mm	27	28	32	34	34
D1		mm	49	49	54	56	56
A		mm	18	18	25	25	25
B		mm	38	38	45	45	45
L		mm	44	44	51	51	51
M	公制螺絲	mm	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	17	17	17	17	17
T	在TS下之傳達扭矩	N.m	220	220	250	270	280
F	軸向推力	kN	22	22	22	22	22
轂	輪轂面壓力	N/mm²	160	170	120	120	120
重量		kg	0.30	0.30	0.38	0.40	0.39

產品型號			SB-28	SB-30	SB-32	SB-35	SB-38
d		mm	28	30	32	35	38
D		mm	39	41	43	47	50
D1		mm	61	62	65	69	72
A		mm	25	25	30	30	30
B		mm	45	45	50	50	50
L		mm	51	51	56	56	56
M	公制螺絲	mm	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	17	17	17	17	17
T	在TS下之傳達扭矩	N.m	500	530	750	850	930
F	軸向推力	kN	35	35	45	48	48
P	輪轂面壓力	N/mm²	150	150	150	140	140
重量		kg	0.47	0.48	0.52	0.63	0.67

產品型號			SB-40	SB-42	SB-45	SB-48	SB-50
d		mm	40	42	45	48	50
D		mm	53	55	59	62	65
D1		mm	75	78	85	87	92
A		mm	30	40	40	45	45
B		mm	50	65	65	70	70
L		mm	56	73	73	78	78
M	公制螺絲	mm	M6	M8	M8	M8	M8
TS	螺絲旋緊扭矩	N.m	17	41	41	41	41
T	在TS下之傳達扭矩	N.m	980	1,000	1,900	2,000	2,700
F	軸向推力	kN	48	48	84	84	110
P	輪轂面壓力	N/mm²	130	130	130	140	130
重量		kg	0.74	0.78	1.23	1.24	1.40

產品型號			SB-55	SB-60	SB-65	SB-70	SB-75
d		mm	55	60	65	70	75
D		mm	71	77	84	90	95
D1		mm	98	104	111	119	126
A		mm	50	50	50	60	60
B		mm	75	75	75	91	91
L		mm	83	83	83	101	101
M	公制螺絲	mm	M8	M8	M8	M10	M10
TS	螺絲旋緊扭矩	N.m	41	41	41	83	83
T	在TS下之傳達扭矩	N.m	3,000	3,300	3,600	6,200	6,600
F	軸向推力	kN	110	110	110	180	180
轂	輪轂面壓力	N/mm²	130	130	130	130	130
重量		kg	1.70	1.90	2.20	3.05	3.32

產品型號			SB-80	SB-85	SB-90	SB-95	SB-100
d		mm	80	85	90	95	100
D		mm	100	106	112	120	125
D1		mm	131	137	143	153	162
A		mm	65	65	65	65	65
B		mm	96	96	96	96	102
L		mm	106	106	106	106	114
M	公制螺絲	mm	M10	M10	M10	M10	M12
TS	螺絲旋緊扭矩	N.m	83	83	83	83	145
T	在TS下之傳達扭矩	N.m	8,700	9,200	12,000	12,000	15,000
F	軸向推力	kN	220	220	240	240	280
P	輪轂面壓力	N/mm²	130	130	130	130	130
重量		kg	3.50	3.81	4.20	4.75	4.88
