SA

None self centering

非自動校心型

產品規格

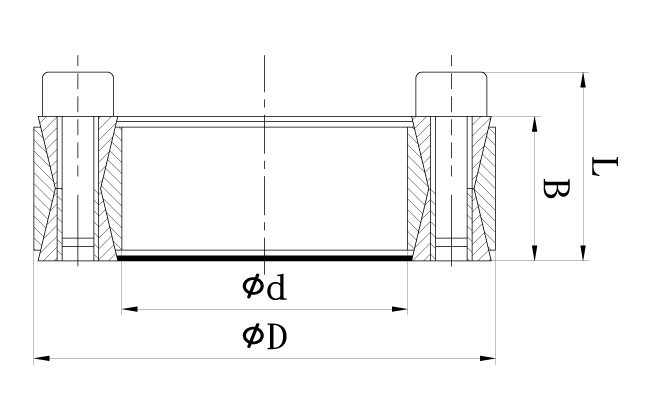

SA-( ) 內徑

產品型號			SA-18	SA-19	SA-20	SA-22	SA-24	SA-25
d		mm	18	19	20	22	24	25
D		mm	47	47	47	47	50	50
B		mm	20	20	20	20	20	20
L		mm	26	26	26	26	26	26
M	公制螺絲	mm	M6	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	14	14	14	14	14	14
T	在TS下之傳達扭矩	N.m	250	260	270	300	360	380
F	軸向推力	kN	27	27	27	27	30	30
P	輪轂面壓力	N/mm²	90	90	90	90	95	95
重量		kg	0.24	0.23	0.23	0.22	0.24	0.24

產品型號			SA-28	SA-30	SA-32	SA-35	SA-38	SA-40
d		mm	28	30	32	35	38	40
D		mm	55	55	60	60	65	65
B		mm	20	20	20	20	20	20
L		mm	26	26	26	26	26	26
M	公制螺絲	mm	M6	M6	M6	M6	M6	M6
TS	螺絲旋緊扭矩	N.m	14	14	14	14	14	14
T	在TS下之傳達扭矩	N.m	470	500	650	700	880	950
F	軸向推力	kN	34	34	41	41	45	47
P	輪轂面壓力	N/mm²	100	100	110	110	110	110
重量		kg	0.28	0.27	0.32	0.30	0.35	0.33

產品型號			SA-42	SA-45	SA-48	SA-50	SA-55
d		mm	42	45	48	50	55
D		mm	75	75	80	80	85
B		mm	24	24	24	24	24
L		mm	32	32	32	32	32
M	公制螺絲	mm	M8	M8	M8	M8	M8
TS	螺絲旋緊扭矩	N.m	35	35	35	35	35
T	在TS下之傳達扭矩	N.m	1,600	1,700	1,800	1,900	2,300
F	軸向推力	kN	75	75	75	75	85
P	輪轂面壓力	N/mm²	130	130	120	120	130
重量		kg	0.58	0.55	0.62	0.59	0.64

產品型號			SA-60	SA-65	SA-70	SA-75	SA-80
d		mm	60	65	70	75	80
D		mm	90	95	110	115	120
B		mm	24	24	28	28	28
L		mm	32	32	38	38	38
M	公制螺絲	mm	M8	M8	M10	M10	M10
TS	螺絲旋緊扭矩	N.m	35	35	69	69	69
T	在TS下之傳達扭矩	N.m	2,500	3,000	4,800	5,000	5,300
F	軸向推力	kN	85	95	130	130	130
P	輪轂面壓力	N/mm²	120	130	130	130	130
重量		kg	0.68	0.73	1.30	1.35	1.42

產品型號			SA-85	SA-90	SA-95	SA-100	SA-110
d		mm	85	90	95	100	110
D		mm	125	130	135	145	155
B		mm	28	28	28	33	33
L		mm	38	38	38	45	45
M	公制螺絲	mm	M10	M10	M10	M12	M12
TS	螺絲旋緊扭矩	N.m	69	69	69	120	120
T	在TS下之傳達扭矩	N.m	6,400	6,500	8,000	9,700	10,600
F	軸向推力	kN	150	160	170	190	200
P	輪轂面壓力	N/mm²	140	140	140	140	130
重量		kg	1.50	1.56	1.63	2.23	2.37

產品型號			SA-120	SA-130	SA-140	SA-150
d		mm	120	130	140	150
D		mm	165	180	190	200
B		mm	33	38	38	38
L		mm	45	50	50	50
M	公制螺絲	mm	M12	M12	M12	M12
TS	螺絲旋緊扭矩	N.m	120	120	120	120
T	在TS下之傳達扭矩	N.m	13,000	18,000	21,000	24,000
F	軸向推力	kN	210	270	300	320
P	輪轂面壓力	N/mm²	130	120	120	120
重量		kg	2.60	3.60	3.75	4.10

產品型號			SA-160	SA-170	SA-180	SA-190
d		mm	160	170	180	190
D		mm	210	225	235	250
B		mm	38	44	44	52
L		mm	50	58	58	66
M	公制螺絲	mm	M12	M14	M14	M14
TS	螺絲旋緊扭矩	N.m	120	190	190	190
T	在TS下之傳達扭矩	N.m	28,000	33,000	38,000	46,000
F	軸向推力	kN	350	380	420	480
P	輪轂面壓力	N/mm²	130	120	120	110
重量		kg	4.30	5.70	6.00	8.20

產品型號			SA-200	SA-220	SA-240	SA-260
d		mm	200	220	240	260
D		mm	260	285	305	325
B		mm	52	56	56	56
L		mm	66	72	72	72
M	公制螺絲	mm	M14	M16	M16	M16
TS	螺絲旋緊扭矩	N.m	190	295	295	295
T	在TS下之傳達扭矩	N.m	53,000	68,000	86,000	105,000
F	軸向推力	kN	530	620	710	810
P	輪轂面壓力	N/mm²	120	120	130	135
重量		kg	8.50	11.22	12.20	13.50
