SC

None self centering

非自動對心型

產品規格

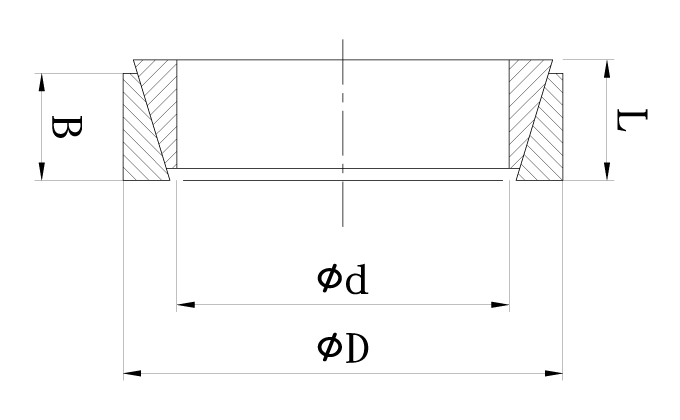

SC-( ) 內徑

產品型號			SC-06	SC-08	SC-10	SC-11	SC-12	SC-13
d		mm	6	8	10	11	12	13
D		mm	9	11	13	14	15	16
L		mm	4.5	4.5	4.5	4.5	4.5	4.5
B		mm	3.7	3.7	3.7	3.7	3.7	3.7
N		1	2.5	2.5	2.5	2.5	2.5	2.5
		2	2.5	2.5	2.5	2.5	2.5	2.5
		3	3	3	3	3	3	3
		4	4	4	4	4	4	4
T	在TS下之傳達扭矩	N.m	2	5	10	10	11	13
F	軸向推力	kN	0.8	1.2	2	2	2	2
P	輪轂面壓力	N/mm²	115	120	120	120	115	110
重量		g	1.1	1.5	1.9	2.0	2.2	2.3

產品型號			SC-14	SC-15	SC-16	SC-17	SC-18	SC-19
d		mm	14	15	16	17	18	19
D		mm	18	19	20	21	22	24
L		mm	6.3	6.3	6.3	6.3	6.3	6.3
B		mm	5.3	5.3	5.3	5.3	5.3	5.3
N		1	3	3	3	3	3	3
		2	4	4	4	4	4	4
		3	4	4	4	4	4	4
		4	5	5	5	5	5	5
T	在TS下之傳達扭矩	N.m	22	25	27	30	32	40
F	軸向推力	kN	3	3	3	3	3	4
P	輪轂面壓力	N/mm²	90	90	90	90	90	90
重量		g	4.9	5.3	5.5	6.0	6.2	8.0

產品型號			SC-20	SC-22	SC-24	SC-25	SC-28	SC-30
d		mm	20	22	24	25	28	30
D		mm	25	26	28	30	32	35
L		mm	6.3	6.3	6.3	6.3	6.3	6.3
B		mm	5.3	5.3	5.3	5.3	5.3	5.3
N		1	3	3	3	3	3	3
		2	4	4	4	4	4	4
		3	4	4	4	4	4	4
		4	5	5	5	5	5	5
T	在TS下之傳達扭矩	N.m	44	58	68	75	90	100
F	軸向推力	kN	4	4	6	6	6	7
P	輪轂面壓力	N/mm²	90	90	100	100	100	100
重量		g	8.2	8.0	8.0	10.0	9.2	12

產品型號			SC-32	SC-35	SC-36	SC-38	SC-40	SC-42
d		mm	32	35	36	38	40	42
D		mm	36	40	42	44	45	48
L		mm	6.3	7	7	7	8	8
B		mm	5.3	6	6	6	6.6	6.6
N		1	3	3	3	4	4	4
		2	4	4	4	5	5	5
		3	4	4	4	5	5	5
		4	5	5	5	6	6	6
T	在TS下之傳達扭矩	N.m	120	160	169	230	230	260
F	軸向推力	kN	7	9	11	10	11	12
P	輪轂面壓力	N/mm²	100	100	100	100	100	100
重量		g	10	17	19	20	23	28

產品型號			SC-45	SC-48	SC-50	SC-55	SC-56	SC-60
d		mm	45	48	50	55	56	60
D		mm	52	55	57	62	64	68
L		mm	10	10	10	10	12	12
B		mm	8.6	8.6	8.6	10.4	10.4	10.4
N		1	4	4	4	4	4	4
		2	5	5	5	5	5	5
		3	5	5	5	5	6	6
		4	6	6	6	6	7	7
T	在TS下之傳達扭矩	N.m	390	430	470	580	790	840
F	軸向推力	kN	17	18	19	21	25	28
P	輪轂面壓力	N/mm²	100	100	110	110	110	110
重量		g	42	45	46	50	67	70

產品型號			SC-65	SC-70	SC-71	SC-75	SC-80
d		mm	65	70	71	75	80
D		mm	73	79	80	84	91
L		mm	12	14	14	14	17
B		mm	10.4	12.2	12.2	12.2	15
N		1	4	4	4	4	5
		2	5	5	5	5	6
		3	6	6	6	6	7
		4	7	7	7	7	8
T	在TS下之傳達扭矩	N.m	1,000	1,300	1,400	1,500	2,100
F	軸向推力	kN	30	38	39	41	54
P	輪轂面壓力	N/mm²	100	100	100	100	100
重量		g	77	102	114	110	175

產品型號			SC-90	SC-100	SC-110	SC-120
d		mm	90	100	110	120
D		mm	101	114	124	134
L		mm	17	21	21	21
B		mm	15	18.7	18.7	18.7
N		1	5	5	5	5
		2	6	6	6	6
		3	7	8	8	8
		4	8	9	9	9
T	在TS下之傳達扭矩	N.m	2,700	4,200	5,150	6,050
F	軸向推力	kN	61	84	93.6	101
P	輪轂面壓力	N/mm²	100	100	120	120
重量		g	210	360	380	420

產品型號			SC-130	SC-140	SC-150	SC-160
d		mm	130	140	150	160
D		mm	148	158	168	178
L		mm	28	28	28	28
B		mm	25.3	25.3	25.3	25.3
N		1	5	6	6	6
		2	6	7	7	7
		3	8	9	9	9
		4	9	11	11	11
T	在TS下之傳達扭矩	N.m	9,600	11,000	12,900	14,600
F	軸向推力	kN	148	159	172	183
P	輪轂面壓力	N/mm²	120	120	120	120
重量		g	800	860	920	960

產品型號			SC-170	SC-180	SC-190	SC-200
d		mm	170	180	190	200
D		mm	191	201	211	224
L		mm	33	33	33	38
B		mm	30	30	30	30
N		1	7	7	7	7
		2	9	9	9	9
		3	11	11	11	11
		4	13	13	13	13
T	在TS下之傳達扭矩	N.m	19,500	21,300	24,200	31,000
F	軸向推力	kN	229	236	255	310
P	輪轂面壓力	N/mm²	120	120	120	120
重量		g	1,450	1,500	1,600	2,200
