HTR
產品規格

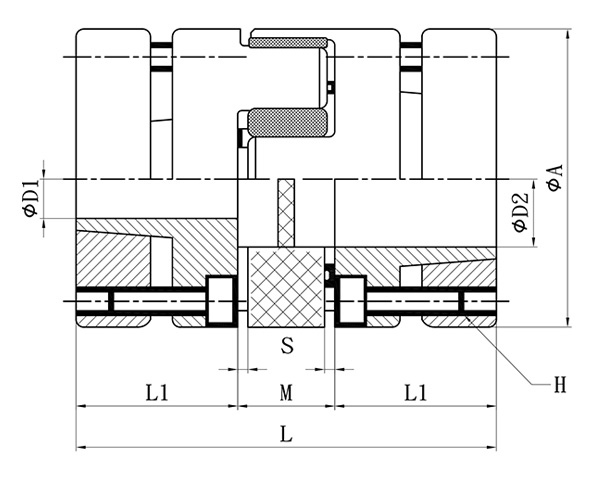

產品型號 | HTR-40 | HTR-55 | HTR-65 | HTR-80 | HTR-90 | |
A | 40 | 55 | 65 | 80 | 95 | |
L | 66 | 78 | 90 | 114 | 126 | |
L1 | 25 | 30 | 35 | 45 | 50 | |
M | 16 | 18 | 20 | 24 | 26 | |
S | 1 | 1.5 | 2 | 2 | 3 | |
H | M4-6 | M6-4 | M5-8 | M8-8 | M8-8 | |
D1xD2 | Min. | 10 | 15 | 19 | 20 | 28 |
Max. | 20 | 25 | 35 | 40 | 50 | |
鎖緊扭矩 | N.m | 6 | 15 | 9 | 30 | 30 |
產品型號 | HTR-40 | HTR-55 | HTR-65 | HTR-80 | HTR-95 | ||
常用扭力 | N.m | 17 | 75 | 200 | 325 | 500 | |
最大扭力 | N.m | 34 | 150 | 400 | 650 | 1,100 | |
容許誤差 | 偏心 | mm | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
偏角 | 。 | 1° | 1° | 1° | 1° | 1° | |
軸向位移 | mm | +1.2 | +1.4 | +1.5 | +1.8 | +2.0 | |
最高轉速 | rpm | 19,000 | 14,000 | 11,500 | 9,500 | 8,000 | |
剛性靜扭力值 | N.m/ rad | 1,100 | 3,200 | 4,900 | 7,400 | 14,000 | |
慣性矩 | kg.m2 | 4.0 x 10-5 | 1.8 x 10-4 | 4.0 x 10-4 | 1.12 x 10-3 | 2.0 x 10-3 | |
重量 | g | 150 | 350 | 500 | 1,000 | 1,500 |
