和盈科技有限公司 HAL-C
產品規格

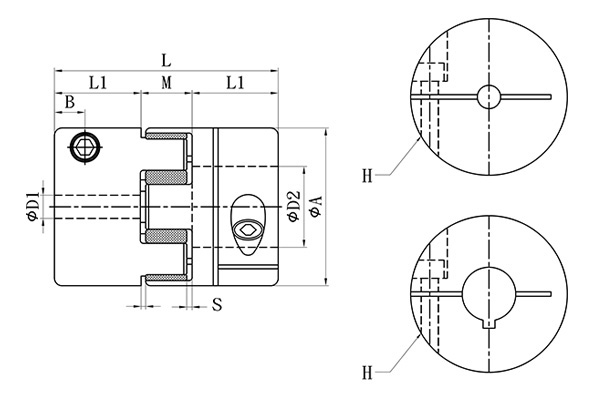

| 產品型號 | HAL-30C | HAL-40C | HAL-55C | HAL-65C | HAL-80C | HAL-95C | |
| A | 30 | 40 | 55 | 65 | 80 | 95 | |
| L | 35 | 66 | 78 | 90 | 114 | 126 | |
| L1 | 11 | 25 | 30 | 35 | 45 | 50 | |
| M | 13 | 16 | 18 | 20 | 24 | 26 | |
| S | 1 | 1 | 1.5 | 2 | 2 | 3 | |
| B | 5 | 8 | 10 | 13 | 14 | 16 | |
| H | M4 | M5 | M6 | M8 | M8-2 | M10 | |
| D1 x D2 | Min. | 6 | 8 | 10 | 12 | 15 | 20 |
| Max. | 16 | 20 | 25 | 35 | 45 | 55 | |
| 鎖緊扭矩 | N.m | 6 | 7 | 12 | 27 | 27 | 50 |
| 產品型號 | HAL-30C | HAL-40C | HAL-55C | ||
| 常用扭力 | N.m | 12.5 | 17 | 60 | |
| 最大扭力 | N.m | 25 | 34 | 120 | |
| 容許誤差 | 偏心 | mm | 0.1 | 0.1 | 0.1 |
| 偏角 | 。 | 1° | 1° | 1° | |
| 軸向位移 | mm | +1.0 | +1.2 | +1.4 | |
| 最高轉速 | rpm | 8,000 | 8,000 | 7,000 | |
| 剛性靜扭力值 | N.m/ rad | 135 | 1,100 | 3,200 | |
| 慣性矩 | kg.m2 | 6.2 x 10-6 | 3.9 x 10-5 | 1.6 x 10-4 | |
| 重量 | g | 40 | 150 | 350 | |
| 產品型號 | HAL-65C | HAL-80C | HAL-95C | ||
| 常用扭力 | N.m | 160 | 325 | 450 | |
| 最大扭力 | N.m | 320 | 650 | 900 | |
| 容許誤差 | 偏心 | mm | 0.1 | 0.1 | 0.1 |
| 偏角 | 。 | 1° | 1° | 1° | |
| 軸向位移 | mm | +1.5 | +1.8 | +2.0 | |
| 最高轉速 | rpm | 5,900 | 4,800 | 3,600 | |
| 剛性靜扭力值 | N.m/ rad | 4,900 | 7,400 | 14,000 | |
| 慣性矩 | kg.m2 | 3.8 x 10-4 | 1.1 x 10-3 | 1.9 x 10-3 | |
| 重量 | g | 500 | 1,000 | 1,500 | |
