鋼片式聯軸器|和盈科技有限公司

HW

FLEXIBLE COUPLING

• 一體化全鋼簧片式聯軸器。
• 高剛性、高扭力。
• 低價性、無背隙。
• 適用中大型伺服馬達精密定位傳動。
• 具軸向、徑向及角度偏差補正功能。
• 免保養、壽命長。
• 夾鉗式固定 / 止付螺絲型固定。
• 本體為合金鋼材質。

• All steel flexible couplings.
• High rigidity, high torque.
• Low moment of inertia backlash-free.
• Suitable to middling large servo system exact transmission.
• Compensating of axial radial and angular shaft misalignments.
• Long service life maintenance-free.
• Clamp type / Setscrew type.
• Body: S45c alloy.

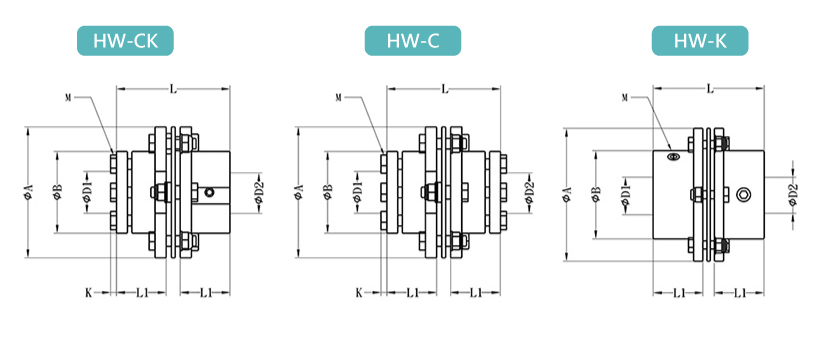

產品規格

單位：mm

產品型號		HW-68C / CK	HW-82C / CK	HW-94C / CK	HW-104C / CK	HW-128C / CK	HW-145C / CK
A		68	82	94	104	128	145
B		43	49.5	62	70	85	100
L1		30	30	35	40	48	65
L		68	68	78	88	107	141
K		6	6	6	6	8	8
標準孔徑 D1xD2 (公差)	Min. D1	12	15	19	22	35	40
標準孔徑 D1xD2 (公差)	Max. D2	22	25	35	45	55	65
M		4-M6	6-M6	6-M6	6-M6	6-M8	8-M8

產品型號		HW-68K	HW-82K	HW-94K	HW-104K	HW-128K	HW-145K
A		68	82	94	104	128	145
B		43	49.5	62	70	85	100
L1		30	30	35	40	48	65
L		68	68	78	88	107	141
K		-	-	-	-	-	-
標準孔徑 D1xD2 (公差)	Min. D1	12	15	19	22	35	40
標準孔徑 D1xD2 (公差)	Max. D2	22	25	35	45	55	65
M		4-M6	4-M8	4-M8	4-M10	4-M12	4-M12

產品型號			HW-68C / CK / K	HW-82C / CK / K	HW-94C / CK / K
常用扭力		N.m	55	75	170
最大扭力		N.m	110	150	340
最高迴轉數		min-1	10,000	10,000	9,000
慣性矩		kg.m²	1.7 x 10^-4	2.7 x 10^-4	5.5 x 10^-4
容許誤差	偏心	mm	0.15	0.15	0.2
	偏角	^。	1°	1°	1°
	軸向位移	mm	±0.6	±0.6	±0.8

產品型號			HW-104C / CK / K	HW-128C / CK / K	HW-145C / CK / K
常用扭力		N.m	240	400	700
最大扭力		N.m	480	800	1,400
最高迴轉數		min-1	8,400	6,500	5,000
慣性矩		kg.m²	9.7 x 10^-4	3.0 x 10^-3	5.3 x 10^-3
容許誤差	偏心	mm	0.2	0.3	0.4
	偏角	^。	1°	1°	1°
	軸向位移	mm	±1.0	±1.5	±1.5

*最大孔徑時慣性矩。
**請依照型錄所制訂的產品規格訂購，兩側孔徑可依客戶須在規範内加工製作。
